[DOSSIER] Explications sur les fréquences réseau et la compatibilité 4G LTE des téléphones importés




Explications sur les fréquences réseau et la compatibilité 4G LTE des téléphones importés


Objectif

L'objectif est très simple mais les explications parfois complexes. Quand on achète un téléphone, fabriqué et commercialisé depuis l'étranger, il faut s'interroger sur sa compatibilité avec le réseau des opérateurs mobiles français sous peine d'avoir un joli téléphone sans 4G par exemple (le OnePlus One qui ne supporte pas la 4G 800 MHz).

J'ai pioché des informations sur diverses sources pour essayer d'avoir des explications claires et compréhensibles pour vos futurs achats de smartphones smile

Les basiques à comprendre

Sur le réseau français, on utiliser 3 bandes de fréquences : 800MHz, 1800MHz et 2600MHz (bientôt 700MHz, en septembre).
Mis à part la bande utilisée, il est aussi intéressant de regarder la largeur de bande. Cette notion est généralement exprimée sous la forme suivante : "x MHz duplex".
Exemple : Free Mobile dispose de 10 MHZ duplex en largeur de bande en 2600 MHZ. Plus la largeur est importante, mieux c'est.

Définition : un canal de communication duplex est un canal de communication qui transporte l'information dans les deux sens (bidirectionnel).


Synthèse des fréquences utilisées en France à ce jour :
► 2G : 900 MHZ et 1800 MHZ
► 3G : 900 MHZ et 2100 MHZ
► 4G : 800 MHZ, 1800 MZ et 2600 MHZ

Aparté :
La voix sur LTE a écrit:Les premiers réseaux et terminaux LTE disponibles en 2012 / 2014 ne pouvaient transmettre que des données sur le réseau radio (comme les protocoles GPRS et Edge réservés au transfert de données sur les réseaux GSM). Les opérateurs mobiles qui proposent des accès 4G LTE réutilisent alors leur réseau 2G ou 3G (CDMA ou UMTS) pour prendre en charge les appels vocaux de leurs abonnés via une procédure appelée « CSFB » (Circuit Switch Fall-Back) : le terminal mobile « coupe » provisoirement la connexion au réseau radio 4G LTE, le temps de l'appel vocal sur le réseau 3G.

Une nouvelle norme est en cours de déploiement : « VoLTE » (Voice Over LTE) qui supporte nativement la voix, en mode voix sur IP, sur le réseau LTE, à condition d'utiliser des smartphones compatibles. Elle permet des appels plus rapides et apporte aussi une meilleure qualité vocale grâce à l'utilisation de codecs large bande AMR-WB (Adaptive Multi-Rate Wideband). Sa mise en œuvre a commencé fin 2014 sur les réseaux des principaux opérateurs mobiles nord-américains et est prévue en France en 2015.
[Vous devez être inscrit et connecté pour voir ce lien]

Rappelons également ces sigles : GSM (2G), UMTS (3G), HSPA (3.5G), HSPA+ (3.75G), LTE (3.9G ou 4G) et LTE Advanced (4G+)

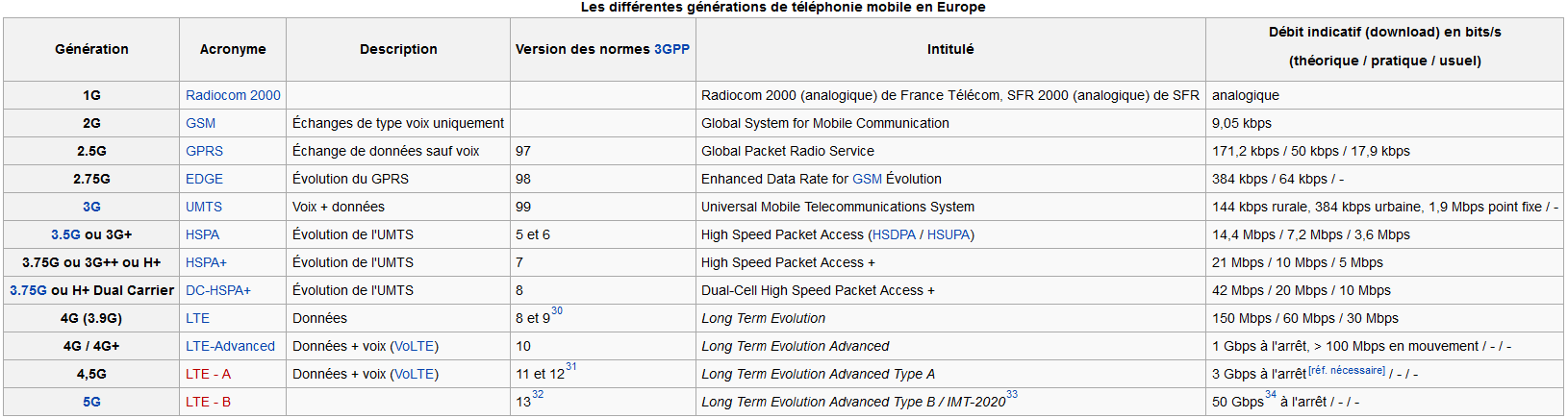

Tableau récapitulatif des technologies de téléphonie mobile européennes



Caractéristiques des bandes

700MHz : compte-à-rebours enclenché
Les hostilités commenceront en septembre 2015 pour une attribution en décembre 2015  et une application effective d'ici le 30 juin 2016.

60MHz seront partagés entre les opérateurs mobiles et seront répartis comme suit :
703-708Mhz et 758-763Mhz
708-713Mhz et 763-768Mhz
713-718Mhz et 768-773Mhz
718-723Mhz et 773-778Mhz
723-728Mhz et 778-783Mhz
728-733Mhz et 783-788Mhz

[Vous devez être inscrit et connecté pour voir ce lien]

800MHz : la fréquence en "or"
Elle a l'avantage de porter plus loin, limitant normalement le nombre de relais pour le déploiement. Elle permet aussi une bonne pénétration des bâtiments.
La fréquence des 800MHz est parfaite pour les zones rurales et moins avantageuse dans les zones à forte densité.

2600MHz : le contraire du 800MHz
Sa portée est moindre et elle a du mal à traverser les murs. Elle serait à privilégier pour les villes à forte densité (forte intensité du réseau dans une zone géographique faible).
De part sa faible portée, une largeur de bande conséquente est recommandée. C'est ainsi que tous les opérateurs ont décidé de prendre plus de blocs de fréquences en 2600MHz qu'en 800MHz.

1800MHz : le premier, c'était Bouygues
Bouygues a obtenu un accord de l'ARCEP (février 2013) pour convertir petit à petit sa bande de fréquence 1800MHz GSM en LTE.
Naturellement, le 1800MHz se situe entre le 800MHz et le 2600MHz : meilleure pénétration que le 2600MHz mais portée inférieure au 800MHz.

En gros, si vous avez du 2600MHz avec une largeur de bande élevée, vous avez le plus de chance d'obtenir un débit théorique élevé. Par conséquent, la fréquence en "or" de 800MHz a très peu de chance de faire des records Very Happy

La bande et la largeur de bande, c'est fait. Mais c'est tout ?
Non, le maillage du réseau est également très importe. Chaque opérateur mobile a des obligations de couverture définies par l'ARCEP mais c'est lui qui définit quelle bande et quelle largeur de bande sera utilisée à tel ou tel endroit sur le sol français.


Portée des fréquences :
• de 800 à 900MHz : de quelques centaines de mètres (débits optimaux en zones urbaines) jusqu'à 30 à 50 km (zones rurales).
• de 2500 à 2700MHz : quelques kilomètres ou moins
• 1800MHZ : entre les deux


Différence entre débits théoriques et réels

Oui, il y a en une bien sûr. Les principales raisons sont :
• le nombre d'utilisateurs actifs qui partagent la bande passent aux alentours d'une même antenne LTE. Plus il y a de monde, plus c'est lent.
• la largeur de la bande de fréquence gérée par l'opérateur mobile. La largeur de bande varie entre 1.4 et 20MHz en LTE et jusqu'à 100MHz en LTE Advanced.
• le type d'antenne utilisé, côté terminal (smartphone) et côté réseau (antenne relais)
• la distance entre le terminal et la (ou les) antenne(s)s relais ainsi que les conditions de réception radio : interférences, bruit, échos...
• quand vous voulez déplacé, vous réduisez la qualité du débit (si si Very Happy)


Des chiffres précis : Attribution des fréquences en France


Avant de commencer, petite information : pour chaque bande, on a un numéro FDD (Frequency Division Duplex) ; [Vous devez être inscrit et connecté pour voir ce lien].

La FDD est une technique où des bandes de fréquences distinctes sont utilisées du côté émetteur et du côté récepteur.
Puisque la technique FDD utilise différentes bandes de fréquences pour les opérations d'envoi et de réception, les signaux de données émis et reçus n'interfèrent pas entre eux. Cela fait que la FDD est un meilleur choix que la TDD (Time Division Duplex) pour le trafic symétrique telles que les applications de voix dans les réseaux sans fil à haut debit.

Bande des 800 MHz
Bande LTE no 20 FDD. Cette bande de fréquence est dédiée au LTE et au LTE Advanced.

DL = DownLink(liaison descendante) / UL = UpLink (liaison montante)

Bande des 1800 MHz
Bande LTE no 3 FDD. Cette bande de fréquence a une utilisation mixte 2G (GSM) et LTE.

Du 1er octobre 2013 jusqu'au 24 mai 2016


À partir du 25 mai 2016


Bande des 2600 MHz
Bande LTE no 7 FDD. Cette bande de fréquence est dédiée au LTE et au LTE Advanced.


Compatibilité d'un téléphone importé

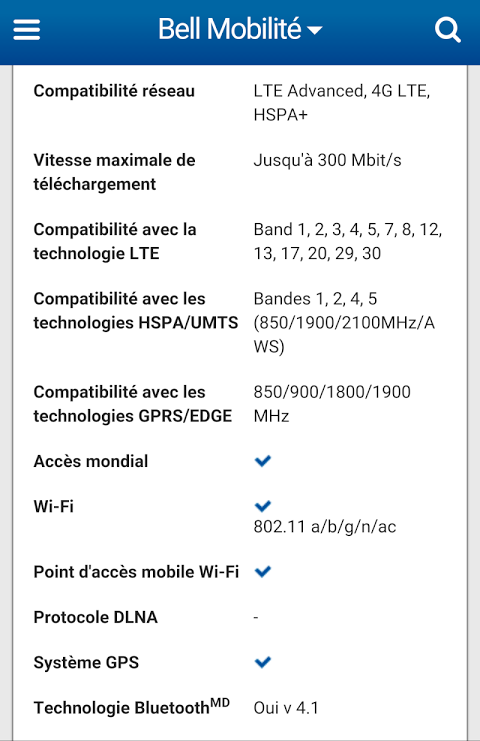

Prenons un exemple avec un Galaxy Note 5 venant du Canada (merci à @shadowsami pour la capture) :



Compatibilité avec la technologie LTE : bandes supportées 1, 2, 3, 4, 5, 7, 8, 12, 13, 17, 20, 29 et 30.
Or, dans les graphiques ci-dessous, on a vu que nos opérateurs français supportent les bandes 3, 7 et 20 sur des fréquences différentes. Ce Galaxy Note 5 est donc compatible avec le réseau LTE des opérateurs français.


Autre exemple avec le Nexus 6. Deux modèles sont commercialisés, un pour l'Amérique du Nord et un autre pour le reste du monde. Voyons pourquoi il ne faut pas acheter un modèle Amérique du Nord :
Amérique du Nord
   GSM: 850/900/1800/1900 MHz
   CDMA: Band Class: 0/1/10
   WCDMA: Bands: 1/2/4/5/8
   LTE: Bands: 2/3/4/5/7/12/13/17/25/26/29/41
   CA DL: Bands: B2-B13, B2-B17, B2-29, B4-B5, B4-B13, B4-B17, B4-B29
Reste du monde
   GSM: 850/900/1800/1900 MHz
   CDMA: non supporté
   WCDMA: Bands: 1/2/4/5/6/8/9/19
   LTE: Bands: 1/3/5/7/8/9/19/20/28/41
   CA DL: B3-B5, B3-B8
Les bandes LTE 3, 7 et 20 de nos opérateurs français sont supportées par la version Reste du monde et pas dans l'autre. Si vous achetez le modèle US, la LTE en 800MHz ne fonctionnera pas.

On peut aussi résumer la compatibilité comme ceci (je n'ai personnellement pas de certitude pour le dernier) :
• 4G ou LTE 800/1800/2600mhz (Tout Opérateurs et partout en France)
• 4G, LTE ou FD-LTE : 3 - 7 - 20 (Tout Opérateurs et partout en France)
• 4G, LTE ou TD-LTE : B38 (2600mhz uniquement, vérifiez si antennes disponibles)


Autres informations utiles

1. Si vous comptez acheter un téléphone aux USA, ne prenez pas de CDMA (non compatible en Europe) mais un modèle GSM et non bloqué opérateur (sans carte SIM).

2. Avoir un téléphone qui supporte les bandes LTE des opérateurs français c'est bien, mais faut-il encore être couvert smile Vérifiez votre couverture sur ce site par exemple : [Vous devez être inscrit et connecté pour voir ce lien]

Il permet notamment de savoir où sont positionnées les antennes-relais près de chez vous. Cartoradio existe en version mobile sur le [Vous devez être inscrit et connecté pour voir ce lien] et l'[Vous devez être inscrit et connecté pour voir ce lien]

3. [Vous devez être inscrit et connecté pour voir ce lien], dont la dernière enquête de 2015 et ce [Vous devez être inscrit et connecté pour voir ce lien]

4. [Vous devez être inscrit et connecté pour voir ce lien]

Voilà, j'espère que cette synthèse vous aura aidé à y voir un peu plus clair.
Des infos, des remarques ? Postez ci-dessous.
avatar
Primokorn
Expert-Staff

Expert-Staff

Appareil principal : OnePlus 3T 64Go Gunmetal
ROMs : Delighted RR // blu_spark
Appareil secondaire : MicroG // MagiskSU
Messages : 10881

https://primokorn.wordpress.com

Revenir en haut Aller en bas

- Sujets similaires
Partager cet article sur : Excite BookmarksDiggRedditDel.icio.usGoogleLiveSlashdotNetscapeTechnoratiStumbleUponNewsvineFurlYahooSmarking

[DOSSIER] Explications sur les fréquences réseau et la compatibilité 4G LTE des téléphones importés :: Commentaires

avatar

Message le Ven 9 Oct 2015 - 14:37 par Primokorn

Un site très utile pour vos achats étrangers : [Vous devez être inscrit et connecté pour voir ce lien]
Testé avec le Nexus 5 (version US et International).

Pour la 4G, le site vous donne les bandes supportées, il ne reste plus qu'à comparer avec les graphiques ci-dessous smile

Revenir en haut Aller en bas

avatar

Message le Sam 18 Mar 2017 - 0:04 par Snipper-Ice

Salut.

Je déterre ce topic que je n'avais pas vu.
Il a failli partir à la trappe.

A voir pour un déplacement en section info => fait, plutôt que [Bistrot et Petites Annonces] - " Téléphonie Mobile, Pocket PC, informatique en général .. "

Bientôt la 5G Very Happy

Revenir en haut Aller en bas

avatar

Message le Sam 18 Mar 2017 - 15:22 par yadida

Hi
Merci Snipper d'avoir déterré ce sujet et merci à Primo pour ce boulot très intéressant...même si ça date.
