[INFO] NORME USB-TYPE C

Message par yadida le Mer 08 Juin 2016, 21:55

[INFO USB-TYPE C] NORME USB-TYPE C



Présentation:

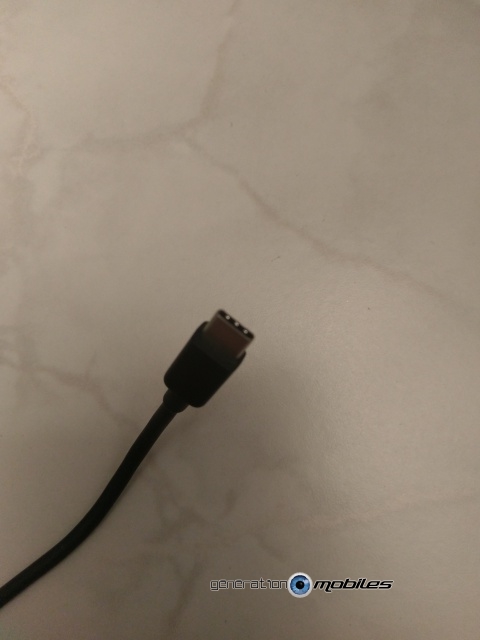

  (TYPE-C photo prise sur le net)

Historique



L’USB-C n’est qu’un connecteur proposé par l’organisme USB-IF (USB Implementers Forum).
Ce style de connecteur est introduit dans la norme en août 2014 : le type C, destiné à remplacer tous les autres connecteurs existants.
Il est de taille unique et succède aux trois tailles d'USB Type-A et Type-B (micro, mini et plein format). Il est aussi de taille comparable à un connecteur micro USB Type-A.

Particularités



Celui-ci a la particularité d'être réversible, il n'a donc plus de sens ni haut ni bas. Il est donc très pratique puisque son objectif est de proposé un cable USB capable, à la fois, de transmettre des données, de la vidéo et du courant et est compatible à la fois avec le standard USB 3.1 (qui porte le débit maximal théorique à 10 Gbit/s) et l'USB Power Delivery. Les connecteurs USB Type-C pourront donc fonctionner en USB 3.0, voire en USB 2.0
Signalons qu’ils sont dotés d’un petit circuit électronique qui leur sert d’identifiant et indique leurs caractéristiques (débit maximaux et puissance électrique maximale).

Il utilise donc plusieurs technologies:

-La technologie DisplayPort lui permettant de transmettre des signaux audio et vidéo. Il fait aussi office de câble vidéo grâce à la fonction alternate mode puisqu'il lui est possible de transmettre de la vidéo Ultra-HD (4K). Cette norme est aussi utilisée pour connecter des ordinateurs à des écrans ou à des systèmes audio-vidéo.
Le displayport fut inventé par Hitachi Maxell et en 2011 Apple et Intel lance la technologie qui se base sur le displayport avec la norme Thunderbolt. Apple demeurent être les premiers à avoir utilisé cette technologie avec son MacBook 12 pouces.

-L'USB Power Delivery permet de délivrer jusqu'à 100 W de puissance sur une tension maximale de 20 V au travers du câble USB, tout en maintenant la communication. L'alimentation électrique est désormais bidirectionnelle et peut donc se faire dans les deux sens. Le seul problème demeure être les 5 A d'intensité électrique minimum qui laisse prévoir une contraignante rigidité des câbles.

Important



C’est donc aux constructeurs qu’il revient de déterminer quelle norme USB il sera en mesure de transporter et donc le débit auquel il aura accès. A savoir que l'USB-C demeure capable de faire transiter de l’USB 1.1 (12 Mbits) ou de l’USB 2.0 (480 Mbits).
Le marché devrait donc voir cohabiter l’USB 3.0 et l'USB 3.1 (Gen 2), tous deux permettant respectivement des débits théoriques de 5 Gbits et 10 Gbits. Attention à l’USB 3.1 Gen 1 qui offre tous les avantages de l’USB 3.1, mais au débit de l’USB 3.0, soit une rapidité divisée par deux.

Dangers



Nous avons vu que l’USB Type-C peut être USB 3.0, USB 2.0 ou même USB 1.1. Beaucoup de smartphone avec USB, de nos jours, sont capables de transmettre de la vidéo sur leur TV via le câble par une fonction appelé MHL (Mobile High-Definition Link ou Interface mobile haute définition) qui vous permet de lire des fichiers vidéo, photo et musicaux sur votre téléviseur. Ce qui implique que tous ces connecteurs sont exactement les mêmes, mais ils ont des caractéristiques très différentes. Ils n'ont pas besoin de la même puissance: MacBook 30 Watts, Galaxy S6 15 Watts et notre HTC 10 18 watts. L'USB 3.1 entraine donc une hausse de débit pouvant passer de 5 à 10Gb/s. La norme USB Power Delivery 2.0 peut également transporter jusqu’à 100 W rendant l'alimentation électrique bidirectionnel (ce qui signifie qu'un PC peut être alimenter et alimenter votre phone en même temps).
C'est ainsi que Benson Leung a grillé son Chromebook Pixel et s'est mis en chasse de tous les accessoires vendus sur Amazon aux US et a découvert qu'un câble SurjTech USB Type-C avait grillé les connecteurs de son Chromebook Pixel 2. Effectivement, en démontant le câble, il s’est aperçu que seulement quatre fils étaient reliés au lieu de neuf pour de l’USB 3.1 et que les soudures n'étaient pas conforme.Par la suite, il avait aussi déconseillé l'utilisation du câble USB-C du OnePlus. Voila pourquoi il faut être prudent lors de l'achat de ce type de câble.
A savoir que des câbles USB-C à faible débit verront le jour. A vous d’être vigilant lors de vos achats.

Liens pour plus d'info:
-USB.org

Sources:
-Tom's guide
-Wikipedia
-01.net
-Clubic

Tout ce qui est écrit ici n'engage que moi et seulement moi


Dernière édition par yadida le Ven 10 Juin 2016, 09:12, édité 6 fois
avatar
yadida
Modo

Modo

Appareil principal : HTC 10
ROMs : PYRANA-N07-0.10_ElementalX1.06
Appareil secondaire : HTC one M8 MultiRom
: : LEEDROID_V8.3.0_R52

Messages : 3133

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par yadida le Mer 08 Juin 2016, 21:56

COMPRENDRE LES LOGOS USB




(photo prise sur le net)

Explication:

Logos du haut...Vous avez donc les logos d'une norme USB 3.0 pas compatible Power Delivery
A gauche, vous avez le logo d'un USB 3.1 Gen 1, renommé par l'USB-IF en USB 3.0 10Gb/s renommé SuperSpeed+ (d’où le SS sur le pictogramme)
A droite, vous avez le logo d'un USB 3.0 5Gb/s renommé tout simplement en SuperSpeed

Petits logos noirs représentant une pile: Norme USB 3.1 compatible avec Power Delivery
Le Power delivery est représenté par cette pile noire et le pictogramme central représente la Norme USB 3.0 et 3.1
A gauche, vous avez le logo USB 3.1
Au centre, le logo d'un USB 3.1 5Gb/s
A droite, le logo d'un USB 3.1 10Gb/s

PS: Il n'y a en revanche aucun pictogramme pour identifier le port USB Type-C au travers duquel on peut alimenter un appareil (entrée).

LES CÂBLES SUR LE NET



-BELKIN Belkin 29,99 € (vous pouvez voir sur la photo que c'est un cable USB 3.0 et le 10 se rapporte au 10Gb/s de la bande passante).
-BELKIN Amazon 28,49 €
-AUKEY Amazon 6,59 € 5 (Celui-ci est un cable USB 3.0 mais pas 5Gb/s comme écrit dans la description donc petit mensonge d'Amazon)
-SYNCWIRE Amazon 8,99 €
-MCL MCL 8,99 € (En zoomant le logo on s’aperçoit que c'est un cable SS et non SS+ donc 5Gb/s et non 10Gb/s)
-OLIXAR MobileFun 25,99 € (Pack de 3 cables)
-BELKIN MobileFun 38,49 € (câble SS+ 10Gb/s)
Je n'ai mis que quelques exemples pour vous aider à comprendre le choix d'un câble compatible avec le Quick charge 3.0 et le débit sera en fonction du pictogramme sur votre câble. Vous avez maintenant compris, pourquoi le prix de certains câbles est plus onéreux que d'autres. Toutefois, méfiez vous bien de ce qui est écrit dans la description des articles et des contrefaçons (voir ci-dessous).

EXEMPLES DE CÂBLES A ÉVITER



-INATEK Amazon (Vous pouvez constater qu'il n'y a aucun logo apparent donc à éviter)
-AUKEY Amazon (Vous pouvez constater que sur ce cas si, il n'y a aucun logo sur les 2 faces il est gravé AUKEY des 2 cotés donc NON).

PROBLÈMES RENCONTRÉS ET LEURS SOLUTIONS



Les problèmes rencontrés sont:

-d'une part, ce que j'ai cité ci-dessus dans le post 1 avec ce qui est arrivé à Benson Leung. Par la suite Benson Leung a engagé tout un arsenal de test concernant des câbles USB-Type C acheté sur Amazon US et il se rend compte très rapidement qu'une partie de ces câbles ne respectent pas la norme imposée par l'USB-IF (Implementers Forum). Ces câbles ont été, par la suite, banni du marché par Amazon.
-Apple qui rappelle des câbles pour un défaut de fabrication, voir cet Article
-OnePlus, dénoncé par Benson Leung, qui rembourse ses câbles non conformes. Voir ce Lien

Les solutions:

Étant donné que les câbles USB-Type C sont appelés à remplacer tous les anciens câbles sur le marché et puisque cette norme va inonder le marché, la sécurité est de mise. C'est pourquoi l'USB-IF va proposer une mise à jour de sécurité concernant tous les câbles de ce type. Ce firmware est destiné à vérifier l’intégrité de votre câble. Article

ll existe aussi un logiciel capable de vérifier la conformité de votre câble. le dispositif hôte peut vérifier les capacités des accessoires et si l'accessoire a été entièrement certifié par le USB-IF. En outre, cette spécification d'authentification est également destiné à lutter contre les logiciels malveillants et autres malwares qui utilisent USB pour infecter et/ou attaquer votre système.
TRÈS IMPORTANT
Lire impérativement cet article Ars technica (en Anglais)


Tout ce qui est écrit ici n'engage que moi et seulement moi


Dernière édition par yadida le Mar 30 Aoû 2016, 16:14, édité 9 fois
avatar
yadida
Modo

Modo

Appareil principal : HTC 10
ROMs : PYRANA-N07-0.10_ElementalX1.06
Appareil secondaire : HTC one M8 MultiRom
: : LEEDROID_V8.3.0_R52

Messages : 3133

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par bzhmobile le Jeu 09 Juin 2016, 05:59

Merçi pour ces informations, Je lirai cela en détails dans la. journée...
avatar
bzhmobile
VIP

VIP

Appareil principal : HTC ONE M9
ROMs : Leedroid ;)
Appareil secondaire : HTC One Mini2, Stock
: : HTC One m8s s-off

Messages : 38051

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par deledav le Jeu 09 Juin 2016, 06:04

Merci pour l'info Wink
avatar
deledav
Actif

Actif

Appareil principal : HTC 10
ROMs : MM 6.0.1 sense 8
Messages : 446

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par Jedi.6 le Jeu 09 Juin 2016, 07:03

Merci pour l'info
avatar
Jedi.6
Adm

Adm

Appareil principal : HTC 10
ROMs : STOCK
Appareil secondaire : HTC HD7
: : ASUS Z0310

Messages : 24211

http://generationmobiles.net/

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par VM54 le Jeu 09 Juin 2016, 13:17

merci pour l'info, je viens de commander ce chargeur de voiture, livré avec un tel câble

Wink
avatar
VM54
Modo

Modo

Appareil principal : HTC One M8
ROMs : stock 4.19.118.9 S-Off
Appareil secondaire : HTC One X , HTC HD2, HTC One S
Messages : 11993

http://generationmobiles.net/

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par yadida le Jeu 09 Juin 2016, 14:34

Ce qui me parait étrange c'est ce qu'il marque à ce niveau Dispositifs Compatibles avec Quick Charge 3.0 et ils citent toutes une ribambelle de phones compatibles. Le Samsung S7,S6,etc c'est du Qualcomm 2.0 et c'est idem pour le Nexus 5 et tout le reste... Il n'y a que le HTC One A9 compatible avec le quick charge 3.0 de leur liste, ils auraient pu mettre un peu plus d'exemple de phone pour le 3.0. Ils ont mis toute une liste de smartphone dernier cru et voila qu'il n'y en a qu'un qui demeure compatible au Quick charge 3.0. Je pense que certains vont être, quelque peu, réticents. Il me semble, toutefois, pas mal du tout et un petit retour avec le temps de recharge serait . Wink
avatar
yadida
Modo

Modo

Appareil principal : HTC 10
ROMs : PYRANA-N07-0.10_ElementalX1.06
Appareil secondaire : HTC one M8 MultiRom
: : LEEDROID_V8.3.0_R52

Messages : 3133

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par Titi66200 le Jeu 09 Juin 2016, 15:06

Ce qui serait cool aussi c'est de vérifier le titre du sujet car " it" pour moi ça ne veut rien dire
avatar
Titi66200
VIP

VIP

Appareil principal : MICROSOFT Lumia 950XL
ROMs : SE 10.0.14393.448
Appareil secondaire : NOKIA Lumia 1020
: : Denim SE 10.0.14393.448

Messages : 8109

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par Jedi.6 le Jeu 09 Juin 2016, 15:17

Salut titi,

j'ai vu ça aussi, j'ai corrigé Wink
avatar
Jedi.6
Adm

Adm

Appareil principal : HTC 10
ROMs : STOCK
Appareil secondaire : HTC HD7
: : ASUS Z0310

Messages : 24211

http://generationmobiles.net/

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par yadida le Jeu 09 Juin 2016, 16:33

@Titi66200 a écrit:Ce qui serait cool aussi c'est de vérifier le titre du sujet car " it" pour moi ça ne veut rien dire

?????? ??????
avatar
yadida
Modo

Modo

Appareil principal : HTC 10
ROMs : PYRANA-N07-0.10_ElementalX1.06
Appareil secondaire : HTC one M8 MultiRom
: : LEEDROID_V8.3.0_R52

Messages : 3133

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par Jedi.6 le Jeu 09 Juin 2016, 16:48

@yadida : le titre du topic à été dans l'après midi "it". Je l'ai modifié
avatar
Jedi.6
Adm

Adm

Appareil principal : HTC 10
ROMs : STOCK
Appareil secondaire : HTC HD7
: : ASUS Z0310

Messages : 24211

http://generationmobiles.net/

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par yadida le Jeu 09 Juin 2016, 16:52

Ça fait 2 fois que ça m'arrive. Merci d'avoir modifié. C'est surement parce que j’étais en train de bosser sur la suite.
avatar
yadida
Modo

Modo

Appareil principal : HTC 10
ROMs : PYRANA-N07-0.10_ElementalX1.06
Appareil secondaire : HTC one M8 MultiRom
: : LEEDROID_V8.3.0_R52

Messages : 3133

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par VM54 le Jeu 09 Juin 2016, 17:29

Si tu vas dans le détail du produit, sont cités les appareils compatibles Qualcom 3, ceux Qualcom 2 etc... Wink

En tout cas, la charge rapide sur le m8, ça dépote, +30% en 15 minutes ce matin.
avatar
VM54
Modo

Modo

Appareil principal : HTC One M8
ROMs : stock 4.19.118.9 S-Off
Appareil secondaire : HTC One X , HTC HD2, HTC One S
Messages : 11993

http://generationmobiles.net/

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par Caramel le Jeu 09 Juin 2016, 17:33

Article très intéressant, cependant est il uniquement réservé à HTC ? Si l'USB-C vient à devenir la norme, peut être serait il plus judicieux que cet article soit générique, et non réservé à HTC Wink
avatar
Caramel
VIP++

VIP++

Appareil principal : NOKIA Lumia 1520
ROMs : WM10 10.0.14367.0
Appareil secondaire : iPhone 6+
: : iOS 9.3.1

Messages : 28164

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par yadida le Jeu 09 Juin 2016, 18:23

Disons que je l'ai mis ici mais en lisant tu peux voir que je fais référence à d'autres marques...Si tu veux que je le déplace il suffit de me dire à quel endroit le mettre ou tu peux très bien le déplacer. Je modifierais le titre Wink
avatar
yadida
Modo

Modo

Appareil principal : HTC 10
ROMs : PYRANA-N07-0.10_ElementalX1.06
Appareil secondaire : HTC one M8 MultiRom
: : LEEDROID_V8.3.0_R52

Messages : 3133

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par VM54 le Jeu 09 Juin 2016, 19:28

je me tatais mais comme un Rouge a pensé comme moi, je déplace en section générale + changement de titre Wink
avatar
VM54
Modo

Modo

Appareil principal : HTC One M8
ROMs : stock 4.19.118.9 S-Off
Appareil secondaire : HTC One X , HTC HD2, HTC One S
Messages : 11993

http://generationmobiles.net/

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par yadida le Jeu 09 Juin 2016, 21:08

ok mais tu as laissé [INFO HTC 10] c'est voulu ?
avatar
yadida
Modo

Modo

Appareil principal : HTC 10
ROMs : PYRANA-N07-0.10_ElementalX1.06
Appareil secondaire : HTC one M8 MultiRom
: : LEEDROID_V8.3.0_R52

Messages : 3133

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par VM54 le Ven 10 Juin 2016, 03:50

Bizarre je pensais l'avoir fait...
avatar
VM54
Modo

Modo

Appareil principal : HTC One M8
ROMs : stock 4.19.118.9 S-Off
Appareil secondaire : HTC One X , HTC HD2, HTC One S
Messages : 11993

http://generationmobiles.net/

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par yadida le Ven 10 Juin 2016, 07:46

Merci à toi genmob Powaa
Article achevé ce matin à11h Wink
avatar
yadida
Modo

Modo

Appareil principal : HTC 10
ROMs : PYRANA-N07-0.10_ElementalX1.06
Appareil secondaire : HTC one M8 MultiRom
: : LEEDROID_V8.3.0_R52

Messages : 3133

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par Caramel le Ven 10 Juin 2016, 15:14

@VM, un rouge lol!
avatar
Caramel
VIP++

VIP++

Appareil principal : NOKIA Lumia 1520
ROMs : WM10 10.0.14367.0
Appareil secondaire : iPhone 6+
: : iOS 9.3.1

Messages : 28164

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par yadida le Mar 30 Aoû 2016, 16:37

NOUVEAU LOGO CERTIFICATION



Les chargeurs USB certifiés affichent un nouveau logo identifiant la capacité de puissance en watts.


USB-IF a donc mis en place un nouveau logo de certification ainsi qu'un programme de conformité sur la base USB Type-C et les spécifications de la puissance de livraison de l'USB.  Ce logo sera valable pour toutes les périphériques compatibles USB type-C, y compris les ordinateurs portables, tablettes, smartphones, stations d'accueil et d'autres produits.

EXEMPLES DE MATÉRIEL RETIRÉ DU MARCHE



-Anker Powerline 3.1Gen2 cable analysis (USB-C A8185011)

Vous pouvez aussi regarder dans le tableau sur USB.org
  Il est rappelé aux consommateurs d'acheter des produits USB conformes provenant de sources fiables qui affichent logos certifiés USB-IF sur les emballages, dans les spécifications de produits, sur le câble ou l'appareil lui-même.

Source: Business Wire
avatar
yadida
Modo

Modo

Appareil principal : HTC 10
ROMs : PYRANA-N07-0.10_ElementalX1.06
Appareil secondaire : HTC one M8 MultiRom
: : LEEDROID_V8.3.0_R52

Messages : 3133

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par yadida le Mer 16 Nov 2016, 18:20

Hi
Je reviens vers vous pour vous faire part des câbles USB type-C ainsi que des accessoires approuvé par Benson.
Je met aussi le lien vers la liste des câbles et accessoires (Nexus) testés selon plusieurs méthodes avec la certification ou non du matériel.
avatar
yadida
Modo

Modo

Appareil principal : HTC 10
ROMs : PYRANA-N07-0.10_ElementalX1.06
Appareil secondaire : HTC one M8 MultiRom
: : LEEDROID_V8.3.0_R52

Messages : 3133

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par Jedi.6 le Lun 28 Nov 2016, 12:40

:merci:
avatar
Jedi.6
Adm

Adm

Appareil principal : HTC 10
ROMs : STOCK
Appareil secondaire : HTC HD7
: : ASUS Z0310

Messages : 24211

http://generationmobiles.net/

Revenir en haut Aller en bas

Re: [INFO] NORME USB-TYPE C

Message par yadida le Mar 29 Nov 2016, 16:54

De rien Jedi Wink
avatar
yadida
Modo

Modo

Appareil principal : HTC 10
ROMs : PYRANA-N07-0.10_ElementalX1.06
Appareil secondaire : HTC one M8 MultiRom
: : LEEDROID_V8.3.0_R52

Messages : 3133

Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
